Actividad 3: Internet Protocol (IP)



    1. (2 puntos) RFC 791

            a)  Colgar en el blog un enlace la RFC 791 especificando una descripción.

RFC 791 , es un documento que especifica el Protocolo Internet (IP), es decir, trata aspectos sobre direccionamiento, tratamiento de errores y características de seguridad, prioridad, compartimientos y manejo de restricciones del protocolo IP.

            b)  En qué apartado de la RFC están especificados los campos de la cabecera o “header” en inglés.

Los campos de la cabecera vienen especificados en la RFC en el apartado 3 (ESPECIFICACIÓN).

            c)   Haz una captura de pantalla de la cabecera señalando con una flecha los campos de dirección de origen y de destino del paquete IP.

            d) ¿Qué significa y para qué sirve el campo  TTL



TLL por sus siglas en inglés "Time To Live"; indica el tiempo que tiene permitido un dato permanecer en internet, se mide en segundos.

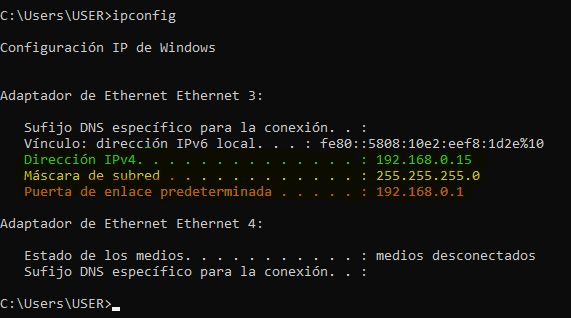

       2) Rellena el siguiente cuadro tras consultar la información necesaria utilizando el comando "ipconfig" en el CMD. Haz una captura de pantalla señalando dónde están los datos.

Dirección IP (privada) de tu equipo	192.168.0.15
Máscara de subred	255.255.255.0
Dirección IP de la puerta de enlace	192.168.0.1

Ahora, para la siguiente tabla, necesitaremos más información para lo cual añadiremos la opción /all tras el comando ipconfig, es decir, introducimos “ipconfig /all” en la consola.

De nuevo haz una captura de pantalla señalando los campos que se piden en la tabla

Dirección IP del servidor DNS 1	212.166.210.80
Dirección IP del servidor DNS 2	212.166.132.104
¿Tienes DHCP Habilitado?	Sí

Para esta tercera tabla necesitarás transformar todas las Direcciones IP de los apartados anteriores a código binario. En esta ocasión haz una foto de los cálculos (a mano) que habrás tenido que realizar y adjúntala en esta parte de la actividad cuando la subas al blog

Dirección IP (privada) de tu equipo = 192.168.0.15

BINARIO = 11000000.10101000.00000000.00001111

Máscara de subred = 255.255.255.0

BINARIO = 11111111.11111111.11111111.00000000

Dirección IP de la puerta de enlace = 192.168.0.1

BINARIO = 11000000.10101000.00000000.00000001

Dirección IP del servidor DNS 1 = 212.166.210.80

BINARIO = 11010100.10100110.11010010.01010000

Adjunto hoja de cálculos.

Conocida ya tu IP privada con tu máscara ¿Cuántos hosts puede albergar tu red? Argumenta tu respuesta.



    Dado que mi IP es 192.168.0.15 (clase C); y la máscara de red es la de por defecto 255.255.255.0 /24, indica que los tres primeros octetos corresponden a la red, por lo que solo puedo jugar con el último octeto para asignar los equipos o hosts.

Para calcular el número de hosts que puede albergar una red utilizamos la fórmula:

                        2^n - 2 donde "n" es el número de bits con los que puedo jugar para asignar a los hosts. Entonces    2^8 - 2 = 256 - 2 = 254 hosts.

Mi red por lo tanto, puede albergar un total de 254 direcciones IP utilizables.

        3)   Identificación de clase de red y Máscara por defecto. Rellena las siguientes tablas, y súbelas al blog junto con una foto de los cálculos a mano que has realizado

ip	clase	ip	clase	Ip	clase
10.250.1.1	A	192.14.2.0	C	117.89.56.45	A
150.10.15.0	B	148.17.9.1	B	215.45.45.0	C

Adjunto hoja de cálculos.

    En una dirección IP para identificar a qué clase pertenece, siempre nos fijaremos en el primer octeto y podemos.

podemos identificar la clase de IP de dos maneras:

Primera manera, saberse lo siguiente:

                                                             Clase A = 0 a 127

Clase B = 128 a 191

Clase C = 192 a 223

    La segunda manera es pasando el primer octeto a binario y saber que:

Para la clase A el primer bit siempre será cero = 0 1

Clase B = 1 0

Clase C = 1 1

ip	Máscara por defecto	ip	Máscara por defecto	Ip	Máscara por defecto
177.100.18.4	255.0.0.0 /8	191.249.234.191	255.255.0.0 /16	10.10.250.1	255.0.0.0 /8
119.18.45.0	255.0.0.0 /8	223.23.223.109	255.255.255.0  /24	126.123.23.1	255.0.0.0 /8

        4) En una red privada de dirección 192.168.1.0 hay que hacer 3 subredes que se llamarán Vicky, Cristina y Barcelona.

            a)  ¿Cuántos bits hay que añadir a la máscara de red? Justifica tu respuesta

Para hacer 3 subredes necesito 2 bits prestados de los bits de hosts en el último octeto ya que con 2 bits puedo hacer 4 subredes pero solo necesito 3 me valen; por lo que a la máscara de red hay que sumarle 2 bits de más.

                                    2^n tiene que ser mayor o igual al número de subredes; siendo "n" el número de bits que tomaré por prestado para hacer subredes y estos pasarán de ser bits de hosts a formar parte de la red.

            b)   ¿Cuál es el número máximo de equipos en cada subred? Justifica tu respuesta

Ya que he tomado 2 bits prestado para hacer subredes, entonces para los hosts me queda jugar solo con 6 bits para asignar a los equipos, entonces para saber cuántos hosts podrá albergar cada subred, aplicamos la fórmula:



                                       2^6 - 2 = 64 - 2= 62

Cada subred podrá albergar un máximo de 62 hosts

            c)   ¿Cuál es tu nueva máscara de red?

Mi nueva máscara es: 255.255.255.192 /26

           d) Escribe la dirección de red y de broadcasting de cada una de las 3 subredes.

                        NOTA: Ver archivo adjunto (EXCEL).

            e y f) Ver archivo adjunto (Packet Tracer).
